Questão de Eletricidade — Circuitos Elétricos em Eletricidade — UFES 2023
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg042662
- Banca
- UFES
- Órgão
- UFES
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de laboratório/Área: Industrial (perfil: Elétrica)

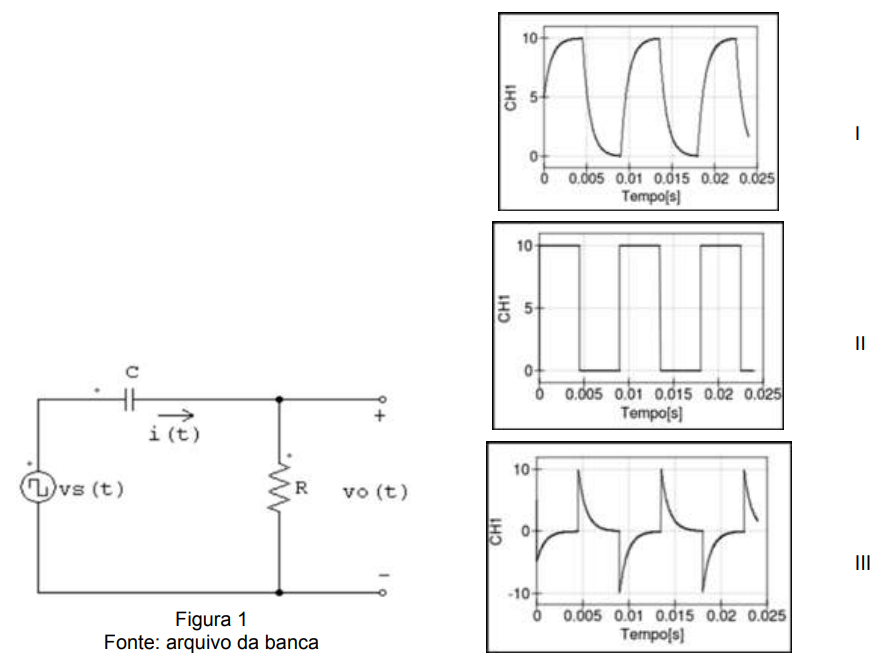

Analise o circuito RC da Figura 1 e considere as distintas possibilidades de formas de onda.
Para um sinal de entrada retangular vs(t) de 10Vpp com offset=5V, no canal 1 (em volts) do osciloscópio (CH1), sobre a saída do circuito vo(t), a forma de onda CORRETA a ser observada é:

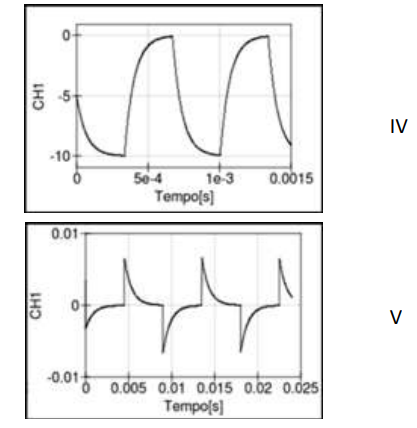

Para um sinal de entrada retangular vs(t) de 10Vpp com offset=5V, no canal 1 (em volts) do osciloscópio (CH1), sobre a saída do circuito vo(t), a forma de onda CORRETA a ser observada é:- AI.
- BII.
- CIII.
- DIV.
- EV.
