Questão de Arquitetura — Instalações Prediais — UFLA 2023

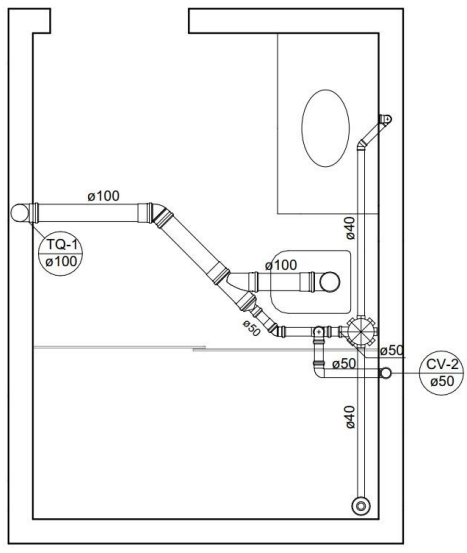

Apresenta-se, a seguir, a representação das instalações hidráulicas de um banheiro, sem escala.Julgue as seguintes proposições sobre as instalações representadas:I. O sistema foi projetado para abastecer o banheiro por uma coluna vertical de 50 mm de diâmetro e eliminar o esgoto por um tubo de queda de 100 mm.II. O projeto não apresenta um ramal de ventilação e o abastecimento do banheiro acontece pelo lavatório.III. O esgoto produzido pelo chuveiro é direcionado para o tubo de queda por uma tubulação de 40 mm.IV. O projeto não apresenta coluna de abastecimento e todo o esgotamento do banheiro é feito por meio de um tubo de queda de 100 mm.Assinale a alternativa CORRETA:

1. AApenas I e III são corretas.
2. BApenas II e III são corretas.
3. CApenas I é correta.
4. DApenas IV é correta.
