Questão de Engenharia Civil — Estruturas — UFLA 2023

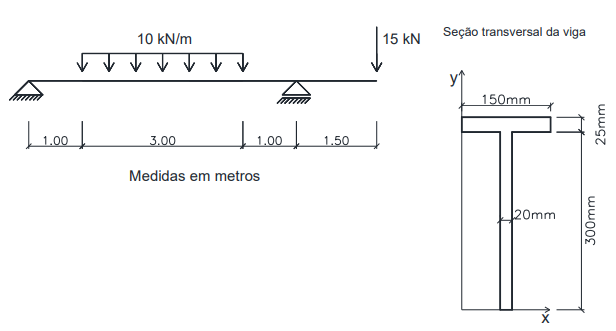

Para a viga indicada, a seguir, cuja seção transversal é um perfil T, calcule os valores das máximas tensões de tração (σmáx,t) e de compressão (σmáx,c).Considere:• a coordenada ycg = 212,5 mm em relação aos eixos indicados;• o momento de inércia em relação a um eixo que passa pelo CG e é paralelo à base (horizontal).Assinale a alternativa CORRETA:

1. Aσmáx,t= 17,0 MPa e σmáx,c= 29,4 MPa
2. Bσmáx,t= 26,9 MPa e σmáx,c= 14,3 MPa
3. Cσmáx,t= 29,6 MPa e σmáx,c= 18,7 MPa
4. Dσmáx,t= 32,1 MPa e σmáx,c= 17,0 MPa
