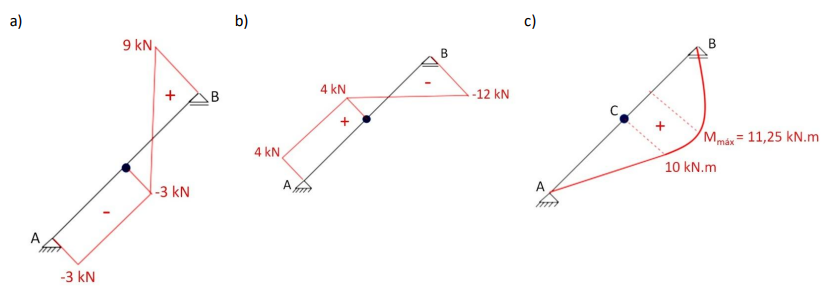

Os diagramas de esforços mostrados, a seguir, representam graficamente os valores dos esforços normais, dos esforços cortantes e dos momentos fletores, respectivamente, ao longo de uma viga (AB) inclinada e biapoiada.
Considerando que os apoios nos pontos A e B são, respectivamente, do segundo gênero (apoio fixo) e primeiro gênero (apoio móvel), assinale a afirmativa CORRETA:
Considerando que os apoios nos pontos A e B são, respectivamente, do segundo gênero (apoio fixo) e primeiro gênero (apoio móvel), assinale a afirmativa CORRETA:- AExiste uma carga uniformemente distribuída entre os pontos C e B transversal ao eixo da peça.
- BExistem duas cargas concentradas aplicadas nessa viga, as quais causam os momentos fletores calculados, cujos valores são 10 kN.m e 11,25 kN.m.
- CO carregamento atuante na viga causa um esforço de compressão máximo de 9 kN.
- DA reação de apoio vertical no ponto A vale 4 kN e está direcionada para cima.
