Questão de Engenharia Civil — Hidráulica na Engenharia Civil — UFLA 2023
Engenharia CivilHidráulica na Engenharia Civil
- Código
- qg042836
- Banca
- UFLA
- Órgão
- UFLA
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Civil

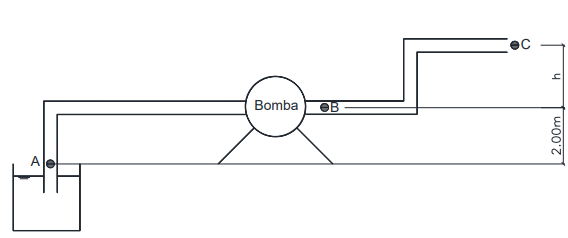

No sistema indicado, a seguir, a velocidade da água no ponto "C" é igual a 3,10 m/s e a pressão relativa em "A" é igual a -0,30 kgf/cm². A perda de carga entre os pontos "A" e "C" é igual a ΔhAC=2,80m e a potência real da bomba é igual a 20 CV, com rendimento de 75%.
Admitindo-se que o sistema possui diâmetro constante igual a 150 mm, aceleração da gravidade igual a 10 m/s² e γ=10 kN/m³, determine a máxima altura "h" que a bomba poderá elevar a água:
Admitindo-se que o sistema possui diâmetro constante igual a 150 mm, aceleração da gravidade igual a 10 m/s² e γ=10 kN/m³, determine a máxima altura "h" que a bomba poderá elevar a água:- Ah= 9,70 m
- Bh= 10,95 m
- Ch= 12,65 m
- Dh= 13,50 m
