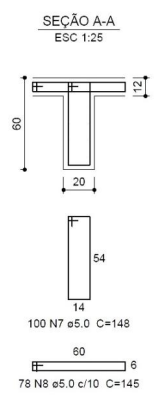

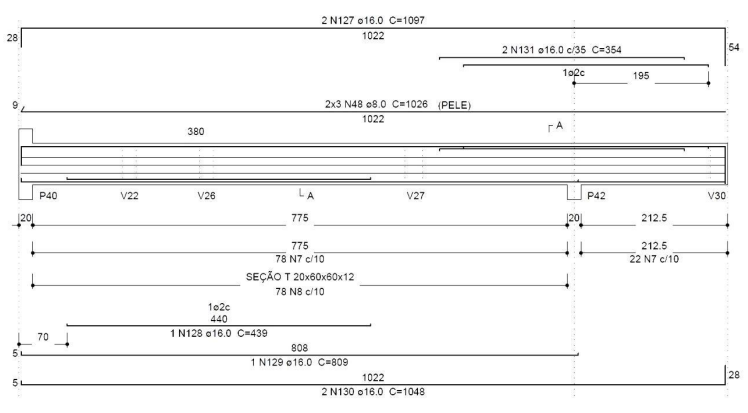

A figura, a seguir, representa o detalhamento de uma viga de concreto armado, apoiada nos pilares P40 e P42, cujas vigas V22, V26, V27 e V30 se apoiam nela. As referidas vigas serão executadas no quinto pavimento de uma edificação e, portanto, não terão contato com o solo.
Analise as seguintes afirmativas:I- N7, N8, N128, N129 e N130 são as armaduras positivas da viga, ou seja, a função dessas armaduras é resistir aos esforços oriundos da flexão;II- N131 pode ser redistribuída na região da armadura N8 (na largura de 60 cm da face superior da viga), já que o dimensionamento foi feito considerando a viga com seção T;III- N130 disposta na região do balanço foi dimensionada como armadura de compressão (dimensionamento com armadura dupla);IV- O projetista poderia ter dispensado o emprego da armadura de pele nesta viga (N48), de acordo com a NBR 6118 – Projeto de estruturas de concreto – Procedimento (ABNT, 2014);V- A armadura de pele detalhada nesta viga (N48) não tem a função de controlar a fissuração da mesma. Sua utilização tem a finalidade de aumentar a resistência da peça ao momento fletor positivo.A alternativa CORRETA com relação às situações de detalhamento exemplificadas e à nomenclatura usual aplicada no detalhamento de estruturas de concreto armado é:
Analise as seguintes afirmativas:I- N7, N8, N128, N129 e N130 são as armaduras positivas da viga, ou seja, a função dessas armaduras é resistir aos esforços oriundos da flexão;II- N131 pode ser redistribuída na região da armadura N8 (na largura de 60 cm da face superior da viga), já que o dimensionamento foi feito considerando a viga com seção T;III- N130 disposta na região do balanço foi dimensionada como armadura de compressão (dimensionamento com armadura dupla);IV- O projetista poderia ter dispensado o emprego da armadura de pele nesta viga (N48), de acordo com a NBR 6118 – Projeto de estruturas de concreto – Procedimento (ABNT, 2014);V- A armadura de pele detalhada nesta viga (N48) não tem a função de controlar a fissuração da mesma. Sua utilização tem a finalidade de aumentar a resistência da peça ao momento fletor positivo.A alternativa CORRETA com relação às situações de detalhamento exemplificadas e à nomenclatura usual aplicada no detalhamento de estruturas de concreto armado é:- AI e III.
- BIII e IV.
- CII e V.
- DI, II e IV.
