Questão de Engenharia Civil — Estruturas — UFLA 2023

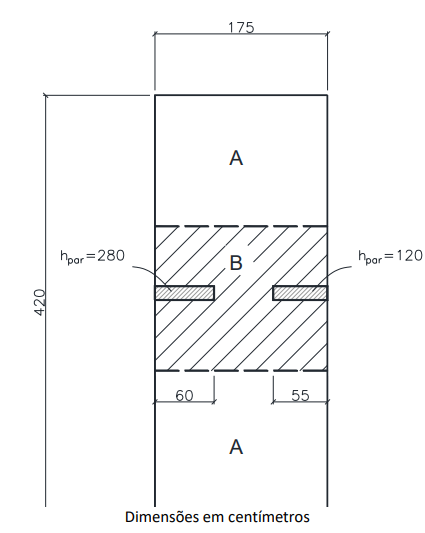

No lançamento estrutural, é conveniente dispor as vigas sob as paredes, para receberem sua carga. Entretanto, essa solução nem sempre é possível, sendo adotado o apoio das paredes diretamente nas lajes. Nesse caso, a ação proveniente das paredes deve ser considerada no cálculo das lajes, havendo, basicamente, duas situações, descritas a seguir:Situação 1: cargas de paredes sobre lajes armadas em duas direções: considera-se que a ação da parede é distribuída uniformemente em toda a área da laje;Situação 2: cargas de paredes sobre lajes armadas em uma direção: nesse caso, há duas situações:2.1 - Parede paralela ao menor vão da laje: considera-se, simplificadamente, a ação da parede distribuída em uma área de largura igual a (2/3).Lx;2.2 - Parede perpendicular ao menor vão da laje: considera-se, nesse caso, a ação da parede como uma carga pontual na viga que representa a laje.As paredes possuem 14 cm de largura e são feitas de um material com peso específico aparente igual a 13 kN/m³.Considere que a laje indicada na figura, a seguir, é de concreto armado (γ=25 kN/m³), com altura de 10 cm e está sujeita a uma ação permanente adicional de 1,0 kN/m² e uma ação decorrente do uso, q, igual a 2,0 kN/m². Determine os valores das cargas características (p = g+q) a serem considerados para o cálculo da laje nas regiões A (pA) e B (pB), respectivamente:Assinale a alternativa CORRETA:

1. ApA= 3,25 kN/m² e pB= 4,75 kN/m²
2. BpA= 3,25 kN/m² e pB= 5,50 kN/m²
3. CpA= 5,50 kN/m² e pB= 6,08 kN/m²
4. DpA= 5,50 kN/m² e pB= 7,59 kN/m²
