Questão de Engenharia Elétrica — Máquinas Elétricas — UFMG 2023

Engenharia ElétricaMáquinas Elétricas
Código
qg043601
Banca
UFMG
Órgão
UFMG
Ano
2023
Nível
Superior
Cargo
Engeheiro Eletricista

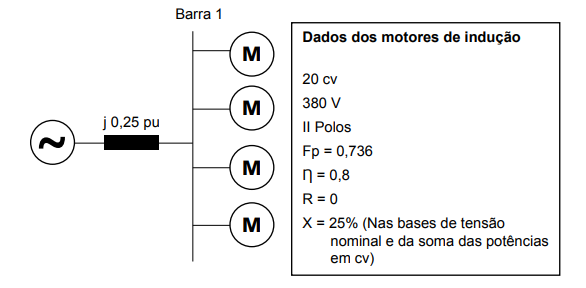

Considere a seguinte instalação elétrica composta por quatro motores de indução idênticos.Imagem associada para resolução da questãoConsiderando que a impedância assinalada no circuito está na base de 100 kVA, qual o valor da corrente de curto-circuito trifásico simétrica na Barra 1 em pu?
  1. A2 pu.
  2. B8 pu.
  3. C6 pu.
  4. D10 pu.
Revelar gabarito e comentário

GabaritoB — 8 pu.

Link permanente: /questoes/qg043601
