Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UFMG 2023

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg043602
Banca
UFMG
Órgão
UFMG
Ano
2023
Nível
Superior
Cargo
Engeheiro Eletricista

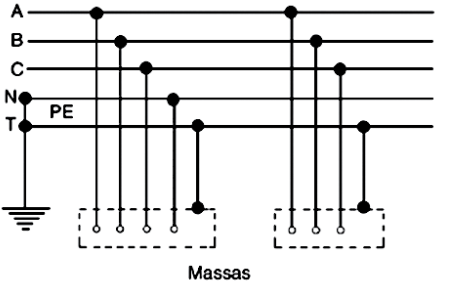

Considere o esquema de aterramento apresentado na figura abaixo:Imagem associada para resolução da questãoCom relação a esse esquema, é INCORRETO afirmar que
  1. Aa proteção dos circuitos pode ser feita por meio de dispositivos de sobrecorrente como os disjuntores termomagnéticos.
  2. Bcaso qualquer condutor toque a massa de algum equipamento, será produzida uma corrente de curto-circuito.
  3. Cé incompatível com a instalação do disjuntor DR.
  4. Dé denominado TN-S.
Revelar gabarito e comentário

GabaritoC — é incompatível com a instalação do disjuntor DR.

Link permanente: /questoes/qg043602
