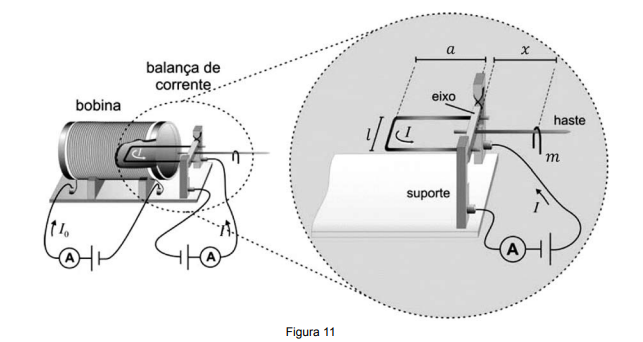

Uma balança de corrente é mostrada na figura 11 onde o campo magnético B no centro da bobina exerce uma força sobre um fio reto de uma espira de largura
e comprimento α , através do qual passa uma corrente I. Esta força pode ser escrita como
Tal força produz um torque T em relação ao seu eixo de rotação
.Para manter a espira nivelada horizontalmente, deve-se produzir um torque com sentido oposto, o que pode ser feito colocando-se um objeto de massa m sobre a haste da balança, a uma distância do eixo de rotação de forma que se satisfaça a relação

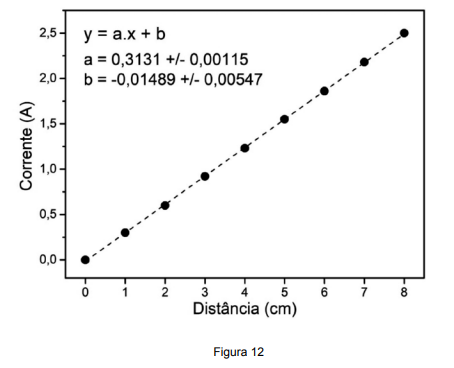

CAMPOS, Agostinho Aurélio Garcia; ALVES, Elmo Salomão; SPEZIALI, Nivaldo Lúcio. Física experimental básica na universidade. 3ª ed. Belo Horizonte, 2018, p. 100. https://sites.google.com/view/febu/home. A corrente da bobina foi ajustada para Io = (1,50 ± 0,01) A. Foram medidos pares de dados I versus X mostrados na figura 12 abaixo.
As dimensões da espira são l = (5,9 ± 0,1) cm e α = (12,8 ± 0,1) cm; e sua massa m = (0,62 ± 0.05) g. Considerando a aceleração gravitacional g = (9,78 ± 0,05) m/s² , é correto afirmar que o campo magnético no centro da bobina é
e comprimento α , através do qual passa uma corrente I. Esta força pode ser escrita como Tal força produz um torque T em relação ao seu eixo de rotação .Para manter a espira nivelada horizontalmente, deve-se produzir um torque com sentido oposto, o que pode ser feito colocando-se um objeto de massa m sobre a haste da balança, a uma distância do eixo de rotação de forma que se satisfaça a relação CAMPOS, Agostinho Aurélio Garcia; ALVES, Elmo Salomão; SPEZIALI, Nivaldo Lúcio. Física experimental básica na universidade. 3ª ed. Belo Horizonte, 2018, p. 100. https://sites.google.com/view/febu/home. A corrente da bobina foi ajustada para Io = (1,50 ± 0,01) A. Foram medidos pares de dados I versus X mostrados na figura 12 abaixo. As dimensões da espira são l = (5,9 ± 0,1) cm e α = (12,8 ± 0,1) cm; e sua massa m = (0,62 ± 0.05) g. Considerando a aceleração gravitacional g = (9,78 ± 0,05) m/s² , é correto afirmar que o campo magnético no centro da bobina é- AB = (0,26 ± 0,0024) T.
- BB = (2,6 ± 0,2) T.
- CB = (2,6 ± 0,2) mT.
- DB = (0,256 ± 0,00248) mT.
