Questão de Mecânica — Manutenção — UFMG 2023
MecânicaManutenção
- Código
- qg043816
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área: Mecânica

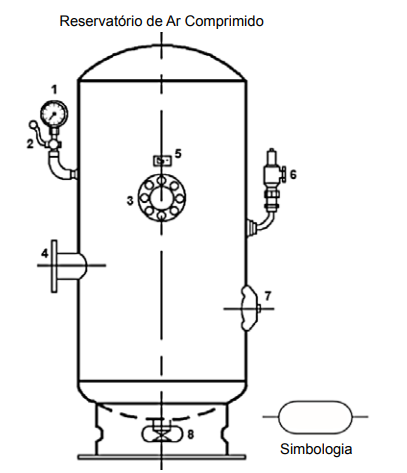

Num sistema pneumático, o reservatório de ar comprimido desempenha grandes funções junto a todo o processo de produção. Em geral, o reservatório possui as seguintes funções: armazenar o ar comprimido; resfriar o ar, auxiliando a eliminação do condensado; compensar as flutuações de pressão em todo o sistema de distribuição; estabilizar o fluxo de ar; controlar as marchas dos compressores etc. No Brasil, os reservatórios de ar comprimido seguem a especificação, conforme a norma PNB 109 da A.B.N.T, a qual recomenda que, para a instalação, os reservatórios devem ser afixados, de modo que todos os drenos, as conexões e as aberturas de inspeção sejam facilmente acessíveis.Observe a imagem a seguir:
De acordo com as numerações indicadas nesse desenho, a correlação correta é:
De acordo com as numerações indicadas nesse desenho, a correlação correta é:- A1 - Manômetro; 2 - Válvula-Registro; 3 - Saída; 4 - Entrada; 5 - Placa de Identificação; 6 - Válvula de Alívio.
- B1 - Saída; 2 - Dreno; 3 - Escotilha para Inspeção; 4 - Entrada; 5 - Placa de Identificação; 6 - VálvulaRegistro.
- C1 - Manômetro; 3 - Entrada; 5 - Placa de Identificação; 6 - Válvula de Alívio; 7 - Escotilha para Inspeção; 8 - Saída.
- D1 - Válvula de Alívio; 3 - Saída; 4 - Entrada; 6 - Manômetro; 7 - Entrada; - 8 - Válvula-Registro.
