Questão de Engenharia de Automação — Análise e Controle de Sistemas — UFPR 2023
Engenharia de AutomaçãoAnálise e Controle de Sistemas
- Código
- qg044358
- Banca
- UFPR
- Órgão
- IF-PR
- Ano
- 2023
- Nível
- Superior
- Cargo
- Automação Industrial

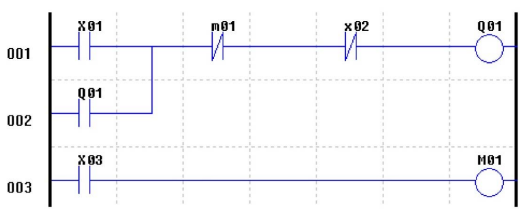

Bobinas virtuais, também conhecidas como marcadores, são um importante recurso disponível em diversos controladores lógicos programáveis. O diagrama Ladder a seguir ilustra a aplicação de uma delas, identificada como M01. Neste diagrama, letras minúsculas e maiúsculas são utilizadas para diferenciar contatos normalmente abertos de contatos normalmente fechados.
Sabendo que x02 representa uma chave que ativa o desligamento de emergência da carga conectada na saída Q01 e interpretando o programa ilustrado acima, pode-se afirmar que a bobina virtual é utilizada nesse caso para:
Sabendo que x02 representa uma chave que ativa o desligamento de emergência da carga conectada na saída Q01 e interpretando o programa ilustrado acima, pode-se afirmar que a bobina virtual é utilizada nesse caso para:- Acontrolar a partida e o desligamento de um motor, utilizando-se um botão de pulso NA e um botão de pulso NF.
- Bcriar um selo por software e manter o motor energizado mesmo após o botão de pulso X01 ser liberado.
- Cpossibilitar o uso de um botão de pulso NA para operar o desligamento do motor.
- Denergizar a bobina do contator externo conectado ao pino M01.
- Edesativar o selo que mantém o motor energizado após x02 ser pressionado.
