Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UFPR 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg044360
- Banca
- UFPR
- Órgão
- IF-PR
- Ano
- 2023
- Nível
- Superior
- Cargo
- Automação Industrial

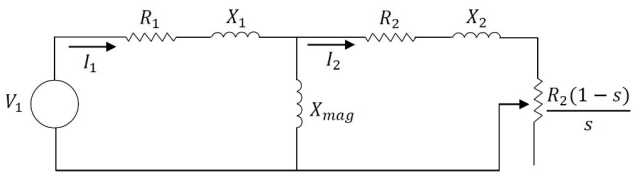

Um motor de indução trifásico (MIT) 220 V, 60 Hz, 6 polos, ligado em Y, possui os seguintes parâmetros elétricos referentes ao circuito equivalente por fase, como pode ser visto na figura a seguir, em que:R₁ = 0,4 ΩX₁ = 0,6 ΩR₂ = 0,15 ΩX₂ = 0,3 ΩXmag = 15 Ω
Em determinada aplicação, o MIT opera com 5% de escorregamento e I₂ igual a 10 A. Considerando que as perdas totais de atrito, ventilação e rotacionais suplementares sejam de 120 W constantes, independentemente da carga, a potência de saída do motor é de aproximadamente:
Em determinada aplicação, o MIT opera com 5% de escorregamento e I₂ igual a 10 A. Considerando que as perdas totais de atrito, ventilação e rotacionais suplementares sejam de 120 W constantes, independentemente da carga, a potência de saída do motor é de aproximadamente:- A1/4 HP.
- B1 HP.
- C285 W.
- D495 W.
- E855 W.
