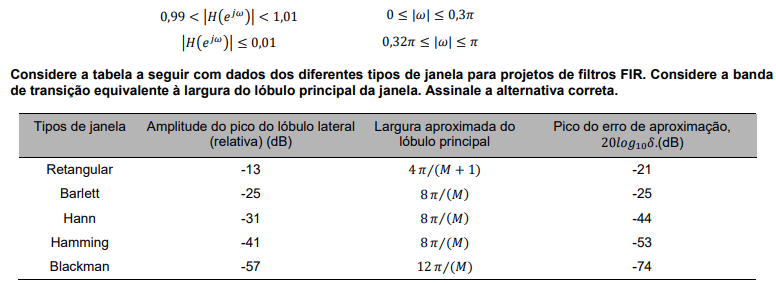

Desejamos projetar um filtro FIR que respeite a seguinte máscara de filtragem:
- AA janela do tipo de Barlett respeita as condições na banda de passagem e na banda de rejeição definidas pela máscara de filtragem, e a ordem mínima para o filtro que respeita a máscara especificada é 400.
- BConsiderando somente as restrições de rejeição fora da banda, as máscaras de Hann, Hamming e Blackman podem ser aplicadas para a máscara especificada.
- CAs janelas que respeitam a máscara de filtragem são a Hamming com ordem 400 e Blackman com ordem 600, sendo o nível de restrição do erro (ripple) dentro da banda o mesmo para a rejeição fora da banda.
- DConsiderando somente as restrições de erro (ripple) dentro da banda, da tabela apresentada, somente as máscaras de Hamming e Blackman podem ser aplicadas para a máscara especificada.
- EAs janelas que respeitam a máscara de filtragem são a Hann com ordem 400 e Hamming com ordem 400, sendo o nível de restrição do erro (ripple) dentro da banda o mesmo para a rejeição fora da banda.
