Questão de Engenharia Eletrônica — Sistemas Embarcados — UFPR 2023
Engenharia EletrônicaSistemas Embarcados
- Código
- qg044453
- Banca
- UFPR
- Órgão
- IF-PR
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenharia Eletrônica

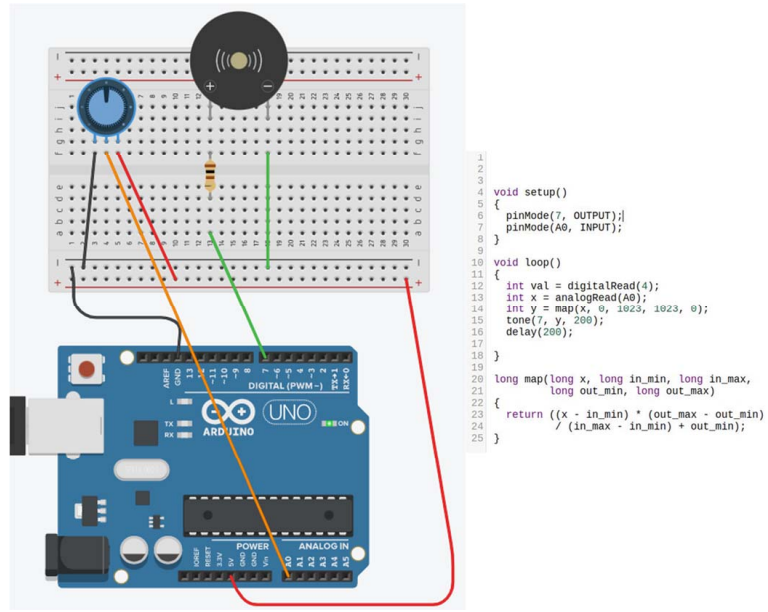

Considere um sistema embarcado baseado em Arduíno e programação via IDE do Arduíno. A função tone faz parte do elenco de bibliotecas para Arduíno e gera, em uma saída em PWM de 8 bits, um cosseno cuja frequência desejada é o primeiro parâmetro de entrada, durante um tempo em ms definido pela segunda entrada. A função map também faz do elenco de bibliotecas para Arduíno e segue no código, por conveniência. Para o circuito e código descrito a seguir, assinale a alternativa correta.
- ATrata-se de um circuito que contém um divisor resistivo implementado pelo potenciômetro, cuja tensão é convertida pelo ADC do microcontrolador, sendo um ADC de 10 bits, então o inteiro é traduzido para um outro inteiro, mapeado, de 0 a 1023, que representa a amplitude do sinal no buzzer.
- BA frequência reproduzida no buzzer é inversamente proporcional à leitura feita no ADC, de forma que a menor tensão gera uma frequência de 511 Hz na saída.
- CO circuito traduz a posição do potenciômetro em uma frequência para o buzzer, e a posição do potenciômetro indicada na figura representa um sinal com frequência de 511 Hz para o buzzer.
- DA frequência reproduzida no buzzer é diretamente proporcional à leitura feita no ADC, de forma que a menor tensão gera uma frequência de 0 Hz na saída.
- EO circuito traduz a posição do potenciômetro em uma amplitude para o buzzer, e a posição do potenciômetro indicada na figura representa um sinal com amplitude de 5 V (RMS) no buzzer.
