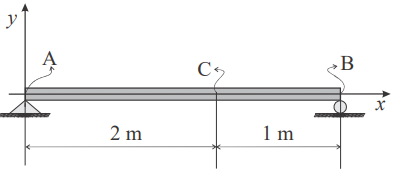

Na viga representada abaixo, uma massa de 600 kg é colocada no ponto C.
Considerando que a aceleração da gravidade vale aproximadamente 10 m/s² e atua na direção do eixo y, assinale a alternativa correta a respeito das reações vinculares, em valores absolutos.
Considerando que a aceleração da gravidade vale aproximadamente 10 m/s² e atua na direção do eixo y, assinale a alternativa correta a respeito das reações vinculares, em valores absolutos.- AAs reações na direção do eixo y nos pontos A e B valem, respectivamente, 4 kN e 2 kN.
- BAs reações na direção do eixo y nos pontos A e B valem, respectivamente, 200 N e 400 N.
- CNo ponto B, a reação na direção do eixo y vale 2.000 N e a reação na direção do eixo x vale 4.000 N.
- DNo ponto B, a reação na direção do eixo y vale 4.000 N e a reação na direção do eixo x vale 2.000 N.
- ENo ponto A, a reação na direção do eixo y vale 2.000 N e a reação na direção do eixo x é nula.
