Questão de Mecânica — Hidráulica — UFSC 2023
MecânicaHidráulica
- Código
- qg046032
- Banca
- UFSC
- Órgão
- UFSC
- Ano
- 2023
- Nível
- Superior
- Cargo
- Tecnólogo/Mecatrônica Industrial

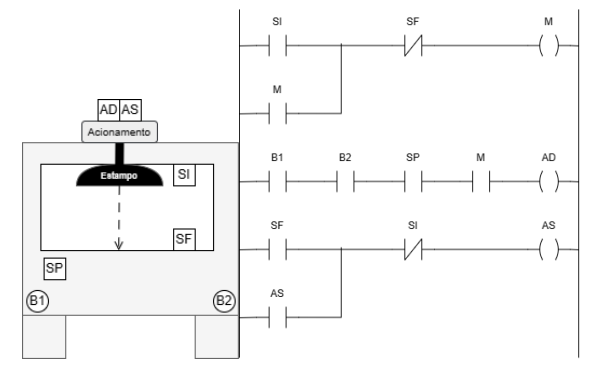

As figuras a seguir representam uma prensa hidráulica automática e o programa em Diagrama de Contatos (Ladder Diagram) implementado em um controlador lógico programável (CLP) para a automação dessa prensa.
A prensa possui os seguintes sinais discretos de interface com o CLP, todos ativos em nível alto: dois botões (B1 e B2) para comando da prensa pelo operador; um sensor SP que indica que a grade de proteção está fechada; dois sensores de fim-de-curso SI e SF, indicando respectivamente as posições inicial e final do estampo; um comando AD para acionamento do movimento de descida do estampo; e um comando AS para acionar a subida do estampo. Já a variável M do Diagrama de Contatos está associada a um bit da memória de dados do CLP. Em relação a esse controle lógico programado, analise as afirmativas abaixo e assinale a alternativa correta.I. Se o estampo estiver parado na posição inicial (SI = 1) e a grade de proteção estiver fechada (SP = 1), ele somente começa a descer quando o operador pressionar os dois botões (B1 = B2 = 1).II. O estampo inicia o movimento de subida automaticamente após atingir a posição final (SF = 1).III. Se o operador soltar o botão B1 (B1 = 0) com o estampo em movimento de descida, o estampo para de descer.IV. Se a grade de segurança for aberta (SP = 0) com o estampo em movimento de subida, o estampo para de subir.
A prensa possui os seguintes sinais discretos de interface com o CLP, todos ativos em nível alto: dois botões (B1 e B2) para comando da prensa pelo operador; um sensor SP que indica que a grade de proteção está fechada; dois sensores de fim-de-curso SI e SF, indicando respectivamente as posições inicial e final do estampo; um comando AD para acionamento do movimento de descida do estampo; e um comando AS para acionar a subida do estampo. Já a variável M do Diagrama de Contatos está associada a um bit da memória de dados do CLP. Em relação a esse controle lógico programado, analise as afirmativas abaixo e assinale a alternativa correta.I. Se o estampo estiver parado na posição inicial (SI = 1) e a grade de proteção estiver fechada (SP = 1), ele somente começa a descer quando o operador pressionar os dois botões (B1 = B2 = 1).II. O estampo inicia o movimento de subida automaticamente após atingir a posição final (SF = 1).III. Se o operador soltar o botão B1 (B1 = 0) com o estampo em movimento de descida, o estampo para de descer.IV. Se a grade de segurança for aberta (SP = 0) com o estampo em movimento de subida, o estampo para de subir.- ASomente as afirmativas II e III estão corretas.
- BSomente as afirmativas I e IV estão corretas.
- CSomente as afirmativas I, II e III estão corretas.
- DSomente a afirmativa IV está correta.
- ETodas as afirmativas estão corretas.
