Questão de Mecatrônica — Elétrica em Mecatrônica — UFSC 2023

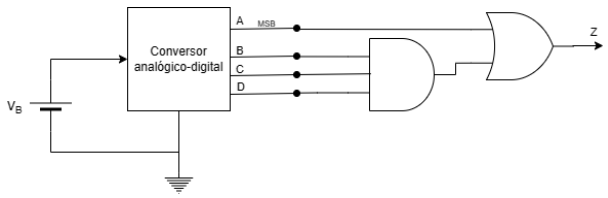

A figura abaixo mostra um conversor analógico-digital de rampa digital que monitora a tensão VB de uma bateria de 12 V. A saída do conversor é um número binário de 4 bits, ABCD, que corresponde à tensão da bateria em degraus de 1 V, sendo A o bit mais significativo (MSB). As saídas binárias do conversor A/D são ligadas em um circuito lógico que produz uma saída Z.A saída Z é ativada em nível ALTO se e somente se a tensão da bateria VB for maior que:

1. A7 V.
2. B5 V.
3. C8 V.
4. D6 V.
5. E12 V.
