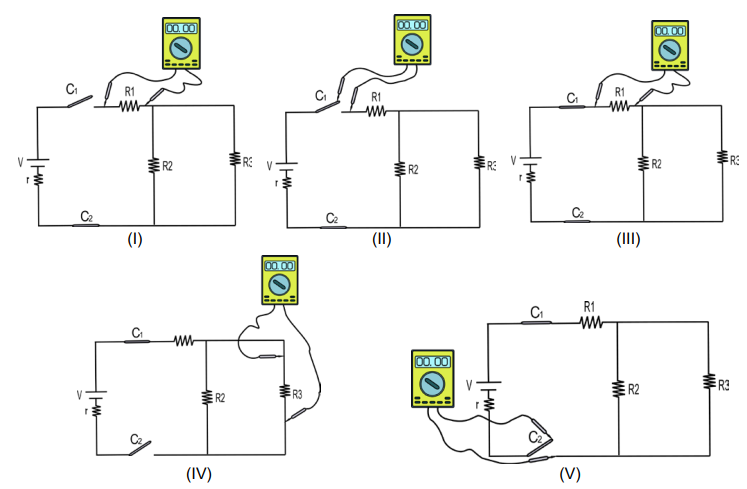

Em um experimento sobre eletricidade, o professor montou cinco circuitos e utilizou um multímetro para fazer a medida de corrente elétrica, diferença de potencial e resistência, conforme os esquemas abaixo.
Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.
Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.- AEm (III) ocorre a leitura da resistência elétrica de R1, em (IV) ocorre a leitura da corrente elétrica que atravessa R3 e em (V) ocorre a leitura da diferença de potencial sobre o circuito.
- BEm (I) ocorre a leitura da diferença de potencial sobre R1, em (III) ocorre a leitura da corrente elétrica que atravessa R1 e em (IV) ocorre a leitura da resistência elétrica de R3.
- CEm (II) ocorre a leitura da corrente elétrica do circuito, em (IV) ocorre a leitura da diferença de potencial sobre R3 e em (V) ocorre a leitura da resistência elétrica de r.
- DEm (I) ocorre a leitura da resistência elétrica de R1, em (II) ocorre a leitura da corrente elétrica do circuito e em (III) ocorre a leitura da diferença de potencial sobre R1.
- EEm (I) ocorre a leitura da diferença de potencial sobre R1, em (II) ocorre a leitura da resistência elétrica do circuito e em (V) ocorre a leitura da corrente elétrica do circuito.
