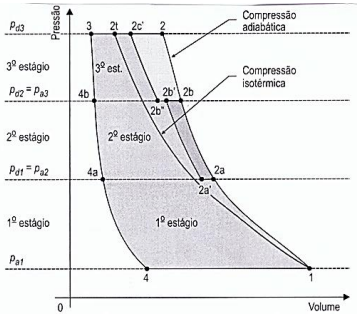

De acordo com o gráfico abaixo, referente a um compressor alternativo de três estágios de compressão, marque a alternativa que representa o trabalho adiabático reversível realizado no 2º estágio de compressão.
- AÁrea: 1 – 2a – 4a – 4 – 1
- BÁrea: 2a’ – 2b’ – 4b – 4a – 2a’
- CÁrea: 2b’’ – 2c’ – 3 – 4b – 2b’’
- DÁrea: 2a – 2b – 2b’ – 2a’ – 2a
