Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — UFU-MG 2023

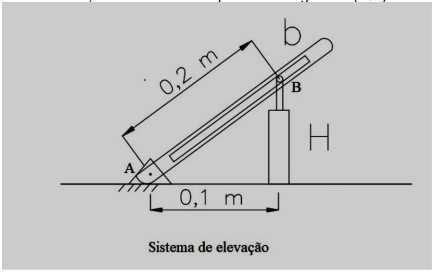

Para a elevação de equipamentos de um laboratório, tem-se um sistema mecânico, composto por um cilindro hidráulico (H) e uma barra ranhurada (b). Esse sistema está fixo em um plano horizontal e foi montado com objetivo de elevar os equipamentos de forma mais segura. Nele, há um pino fixo no extremo do cilindro hidráulico (B), que se desloca somente na vertical. O pino (B) desliza na ranhura da barra (b) e acompanha o movimento de rotação dessa mesma barra. A barra (b) é acionada por um motor elétrico, cujo eixo de rotação passa pelo ponto A. Em determinada operação de elevação de um equipamento, deseja-se que o pino (B), no extremo do cilindro hidráulico, movimente-se verticalmente para cima, com velocidade constante, em determinado trecho de seu deslocamento. Considerando a disposição geométrica do sistema mecânico, apresentada na figura, marque a alternativa que determina a velocidade de rotação do motor que aciona a barra ranhurada, para que o pino (B) desloque, nesse instante, com velocidade cujo módulo é igual a 1(m/s).

1. A5 (rad/s).
2. B1,25 (rad/s).
3. C2,5 (rad/s).
4. D10 (rad/s).
