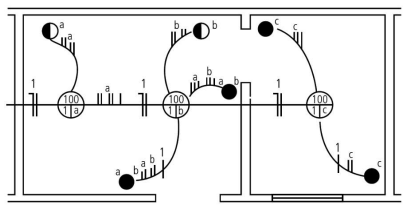

Observe a ligação em planta abaixo:
Que tipos de circuitos são representados?
Que tipos de circuitos são representados?- AA planta baixa representa um circuito de iluminação compostos por três lâmpadas, a primeira ligada por meio de interruptor simples, a segunda por um interruptor intermediário (ou four-way)e a terceira por um interruptor paralelo (ou three-way).
- BA planta baixa representa um circuito de iluminação compostos por três lâmpadas, a primeira ligada por meio de interruptor simples, a segunda por um interruptor paralelo (ou three-way) e a terceira por um interruptor intermediário (ou four-way).
- CA planta baixa representa um circuito de iluminação compostos por três lâmpadas, a primeira lâmpada "a" ligada por meio de interruptores paralelos mais um intermediário (ou four-way) compartilhando dois interruptores com a lâmpada do circuito "b", a segunda lâmpada "b" ligada por meio de interruptores paralelos mais um intermediário (ou four-way) compartilhando dois interruptores com a lâmpada do circuito "a" e a lâmpada "c" acionada por um interruptor paralelo (ou three-way).
- DA planta baixa representa três tipos de circuitos de tomadas "a", "b" e "c". O circuito "a" é um do tipo monofásico, o circuito "b" é um do tipo trifásico e o circuito "c" é para cargas bifásicas.
