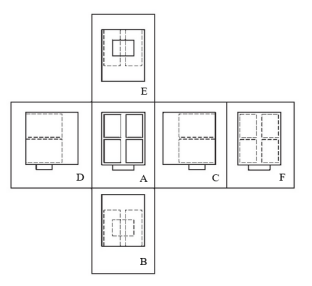

A figura a seguir demonstra as representações ortográficas que compreendem o arranjo, em torno da vista principal de um objeto e de todas as outras cinco vistas desse objeto.
Com base na figura, avalie as seguintes afirmações:I - A: vista frontal, que deve ser a mais representativa, sendo a vista de referência.II - B: vista inferior, que deve ser posicionada acima da vista frontal.III - C: vista lateral esquerda, que deve ser posicionada à direita da vista frontal.IV - D: vista lateral direita, que deve ser posicionada à esquerda da vista frontal.V - E: vista superior, que deve ser posicionada abaixo da vista frontal.VI - F: vista posterior, que deve ser posicionada à direita da vista C ou à esquerda da vista D (posição mais conveniente).É incorreto o que se afirma em:
Com base na figura, avalie as seguintes afirmações:I - A: vista frontal, que deve ser a mais representativa, sendo a vista de referência.II - B: vista inferior, que deve ser posicionada acima da vista frontal.III - C: vista lateral esquerda, que deve ser posicionada à direita da vista frontal.IV - D: vista lateral direita, que deve ser posicionada à esquerda da vista frontal.V - E: vista superior, que deve ser posicionada abaixo da vista frontal.VI - F: vista posterior, que deve ser posicionada à direita da vista C ou à esquerda da vista D (posição mais conveniente).É incorreto o que se afirma em:- AI, III e VI apenas
- BIII, IV, V e VI apenas
- CII e VI apenas
- DIII e V apenas
- EII e V apenas
