Questão de Noções de Informática — Microsoft Excel — Avança SP 2024

Gráficos do Microsoft Excel

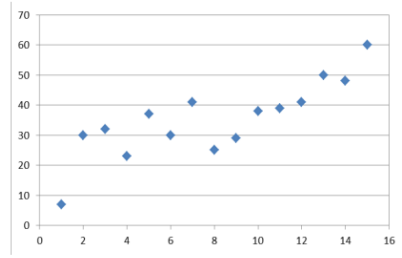

Gabarito: letra D. O gráfico apresentado na ilustração é um Gráfico de Dispersão (também conhecido como gráfico XY), que plota pontos de dados em um plano cartesiano, relacionando duas variáveis numéricas — uma no eixo horizontal (X) e outra no eixo vertical (Y). Esse tipo de gráfico é usado para mostrar a correlação ou a distribuição entre pares de valores, e é um dos tipos nativos do Excel, acessível na guia Inserir, grupo Gráficos.

O gráfico de dispersão é um dos principais tipos de gráfico disponíveis no Excel, ao lado de colunas, barras, linhas, pizza, área, entre outros. Ele se diferencia dos demais porque não utiliza categorias no eixo horizontal — ambos os eixos representam valores numéricos. Isso o torna ideal para dados científicos, estatísticos ou de engenharia, como medições experimentais, onde se deseja verificar se há uma relação entre duas grandezas.

Na prática, imagine que você tem uma tabela com duas colunas: a altura (em cm) e o peso (em kg) de várias pessoas. Ao selecionar essas duas colunas e inserir um gráfico de dispersão, o Excel posiciona cada pessoa como um ponto no gráfico, com a altura no eixo X e o peso no eixo Y. O resultado é uma nuvem de pontos que permite visualizar se, por exemplo, pessoas mais altas tendem a ser mais pesadas.

A confusão mais comum é entre dispersão e linha. No gráfico de linha, o eixo horizontal é categórico (mesmo que os rótulos sejam números, eles são tratados como categorias igualmente espaçadas), e os pontos são conectados por linhas para mostrar uma tendência ao longo do tempo ou de categorias. No gráfico de dispersão, os pontos não são conectados por padrão (embora seja possível adicionar linhas suaves) e ambos os eixos são numéricos, permitindo que os pontos sejam posicionados livremente no plano.

Outra distinção importante é com o gráfico de bolhas, que é uma variação do dispersão: ele adiciona uma terceira dimensão, representada pelo tamanho das bolhas. O gráfico de barras, por sua vez, usa barras retangulares para comparar categorias, com o comprimento proporcional ao valor — não há relação entre dois conjuntos de dados numéricos.

A banca explora exatamente essa diferença: ao mostrar uma imagem com pontos espalhados em um plano cartesiano, o candidato pode confundir com gráfico de linha (por causa dos eixos) ou com gráfico de barras (por causa da disposição dos pontos). A chave é observar se os pontos estão livremente distribuídos (dispersão) ou se estão conectados por linhas (linha).

Guarde essa distinção: dispersão = pontos soltos, dois eixos numéricos; linha = pontos conectados, eixo horizontal categórico. É exatamente esse critério que separa as alternativas desta questão.

Alternativa A — ❌ Incorreta

O gráfico de barras é usado para comparar categorias, com barras horizontais ou verticais cujo comprimento é proporcional ao valor. Ele não plota pontos em um plano cartesiano com dois eixos numéricos. A ilustração mostra pontos dispersos, não barras.

Alternativa B — ❌ Incorreta

O gráfico de hierarquia (como o mapa de árvore ou explosão solar) representa dados hierárquicos, com retângulos ou anéis aninhados. Não é um gráfico de pontos em um plano cartesiano. O Excel oferece esses tipos na guia Inserir, mas a imagem não corresponde a eles.

Alternativa C — ❌ Incorreta

O gráfico de Gantt não é um tipo nativo do Excel — é um gráfico de barras horizontais usado para cronogramas de projetos, geralmente criado manualmente com barras empilhadas. A ilustração não mostra barras, mas pontos dispersos.

Alternativa D — ✅ Correta ⟵ GABARITO

O gráfico de dispersão (ou gráfico XY) é exatamente o que a ilustração representa: pontos de dados plotados em um plano cartesiano, com valores numéricos nos eixos X e Y. Ele é usado para mostrar a relação entre duas variáveis. No Excel, ele está disponível na guia Inserir, grupo Gráficos, como "Dispersão" (ou "Dispersão com linhas suaves").

Alternativa E — ❌ Incorreta

O gráfico de pizza (ou de setores) é um círculo dividido em fatias, onde cada fatia representa uma proporção do todo. Ele não utiliza eixos cartesianos nem pontos dispersos. A imagem mostra pontos, não fatias.

Gabarito: letra D — o gráfico da ilustração é um Gráfico de Dispersão.
