Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2024
Engenharia CivilEstruturas
- Código
- qg103962
- Banca
- COMPERVE - UFRN
- Órgão
- UFERSA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro/Área Civil

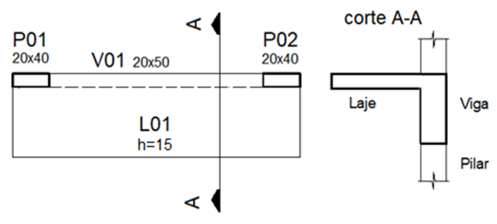

A figura abaixo apresenta a forma e um corte de uma marquise em concreto armado, na qual alaje L01 em balanço encontra-se vinculada à viga V01.
Tendo como base a figura, cujas medidas estão em centímetros, avalie as afirmativas abaixo.I A viga V01 está submetida à torção de equilíbrio, sendo necessária, no detalhamento da estrutura, a presença de estribos verticais periféricos, normais ao eixo do elemento, e de barras longitudinais ao longo do perímetro da seção.II Dentre as possíveis hipóteses de cálculo, a laje L01 pode ser considerada como simplesmente apoiada na viga V01, o que evitaria a ocorrência de torção na viga, que, por sua vez, estaria submetida apenas à ocorrência de força cortante e momento fletor.III A laje L01 possui espessura de 15 cm, e, por esse motivo, no seu dimensionamento, os esforços solicitantes de cálculo a serem considerados devem ser multiplicados por um coeficiente adicional ϒn igual a 1,20.IV Considerando a torção na viga V01, o ângulo θ de inclinação da biela pode ser tomado entre 45º e 60º, podendo ter um valor diferente do utilizado na verificação da força cortante, tendo em vista que são esforços distintos e independentes.Das afirmativas, estão corretas
Tendo como base a figura, cujas medidas estão em centímetros, avalie as afirmativas abaixo.I A viga V01 está submetida à torção de equilíbrio, sendo necessária, no detalhamento da estrutura, a presença de estribos verticais periféricos, normais ao eixo do elemento, e de barras longitudinais ao longo do perímetro da seção.II Dentre as possíveis hipóteses de cálculo, a laje L01 pode ser considerada como simplesmente apoiada na viga V01, o que evitaria a ocorrência de torção na viga, que, por sua vez, estaria submetida apenas à ocorrência de força cortante e momento fletor.III A laje L01 possui espessura de 15 cm, e, por esse motivo, no seu dimensionamento, os esforços solicitantes de cálculo a serem considerados devem ser multiplicados por um coeficiente adicional ϒn igual a 1,20.IV Considerando a torção na viga V01, o ângulo θ de inclinação da biela pode ser tomado entre 45º e 60º, podendo ter um valor diferente do utilizado na verificação da força cortante, tendo em vista que são esforços distintos e independentes.Das afirmativas, estão corretas- AI e III.
- BII e IV.
- CI e II.
- DIII e IV
