Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2024

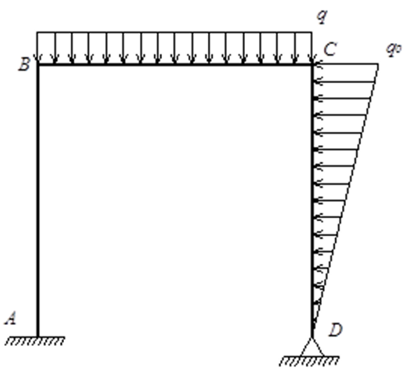

Um pórtico plano é composto por três barras denominadas AB, BC e CD. A barra AB encontra-se descarregada, a barra BC está submetida a uma taxa de carregamento uniforme e a barra CD, submetida a uma taxa de carregamento triangular, conforme ilustrado na figura abaixo.Com base nessas informações, os graus das funções polinomiais que representam a força cortante e o momento fletor na barra CD são, respectivamente,

1. Asegundo e terceiro.
2. Bprimeiro e segundo.
3. Czero e primeiro.
4. Dterceiro e quarto.
