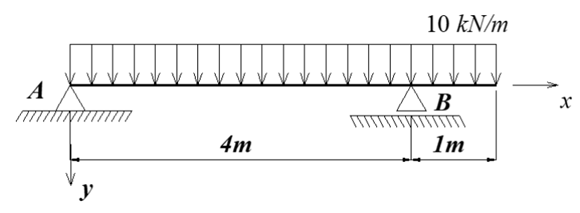

A viga simplesmente apoiada, representada na figura abaixo, está submetida a uma taxa de carregamento uniformemente distribuída q = 10kN/m. A seção transversal da viga tem altura h = 40 cm e momento de inércia Iz = 1.10⁵ cm⁴ .
Para a seção situada a 2 m do apoio A, os valores do momento fletor Mz e da componente de tensão normal σx máxima são, respectivamente,
Para a seção situada a 2 m do apoio A, os valores do momento fletor Mz e da componente de tensão normal σx máxima são, respectivamente,- A17,5kNm e 0,35kN/cm²
- B17,5kNm e 0,70kN/cm² .
- C20,0kNm e 0,40kN/cm²
- D20,0kNm e 0,80kN/cm² .
