Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2024

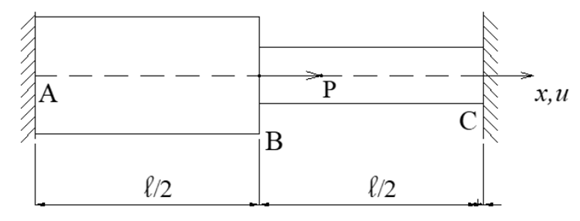

Uma barra biengastada, de comprimento ℓ e composta por um material de módulo de elasticidade E, encontra-se submetida a uma força axial concentrada na seção média B, conforme ilustrado na figura abaixo.Considerando que a área da seção transversal da barra vale A no trecho AB e A/2 no trecho BC, o deslocamento axial, na seção B, é expresso por

1. A(Pℓ)/(3EA).
2. B(Pℓ)/(4EA).
3. C(Pℓ)/(6EA).
4. D(2Pℓ)/(3EA).
