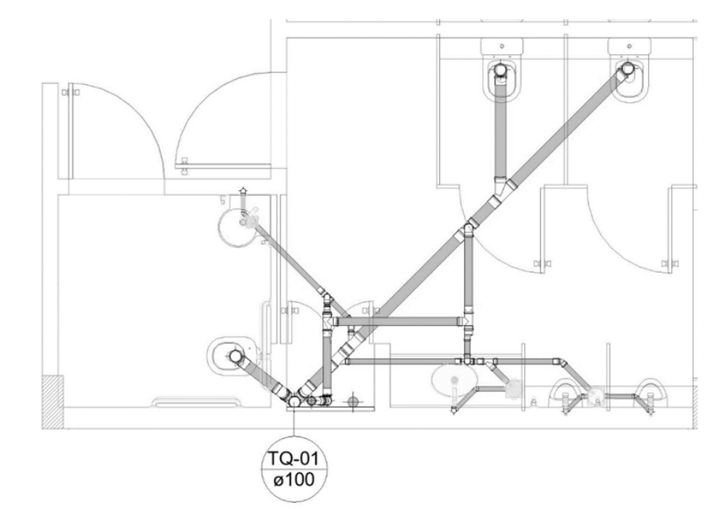

A figura abaixo mostra o projeto de uma instalação sanitária de um banheiro acessível e de um banheiro masculino de uso coletivo em um prédio comercial de múltiplos pavimentos. Os engenheiros responsáveis pelo projeto do prédio pretendem executar esse padrão de instalação sanitária no maior número de pavimentos possível. No entanto, eles constataram que, devido a dificuldades construtivas, todas as contribuições de esgoto desses banheiros deverão ser lançadas em um único tubo de queda já existente (TQ-01), de diâmetro fixo. Após a figura, estão reproduzidas duas tabelas referentes à NBR 8160.

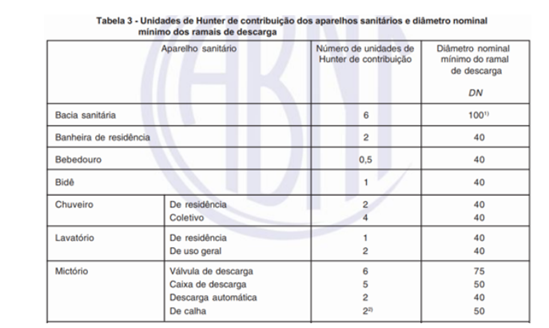

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sis temas prediais de esgoto sanitário - Projeto e execução. Tabela 3.

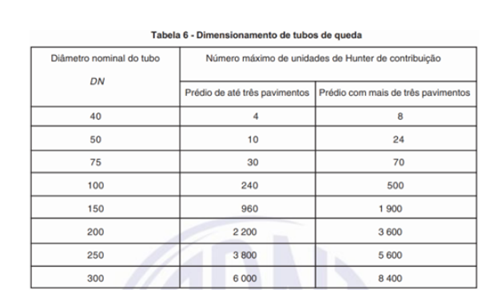

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sis temas prediais de esgoto sanitário - Projeto e execução Tabela 6Considerando que os mictórios são do tipo com descarga automática e baseando-se nessas tabelas, a quantidade máxima de pavimentos que poderão receber essa configuração de instalação sanitária, sem que seja ultrapassada a capacidade máxima do tubo de queda 01 (TQ-01), é:
Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sis temas prediais de esgoto sanitário - Projeto e execução. Tabela 3.Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sis temas prediais de esgoto sanitário - Projeto e execução Tabela 6Considerando que os mictórios são do tipo com descarga automática e baseando-se nessas tabelas, a quantidade máxima de pavimentos que poderão receber essa configuração de instalação sanitária, sem que seja ultrapassada a capacidade máxima do tubo de queda 01 (TQ-01), é:- A19.
- B14.
- C15.
- D20.
