Questão de Física — Oscilação e Ondas — COMPERVE - UFRN 2024
FísicaOscilação e Ondas
- Código
- qg104092
- Banca
- COMPERVE - UFRN
- Órgão
- UFERSA
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Física

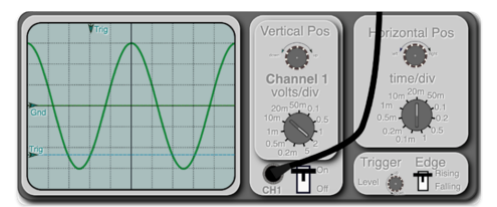

Durante um experimento, um gerador de funções foi utilizado para produzir uma tensão alternada. O sinal gerado por esse dispositivo foi registrado por um osciloscópio, cuja representação pode ser observada na imagem abaixo.
Painel de um os c ilos cópio, fonte: Dorran, Dav id & Leamy, Paul & Burke, Ted. (2021). A Guide to Implementing Online Simulations us ing HTML, JavaSc ript and SVG images . 10.13140/RG.2.2.12283.23843. Disponível em: https ://pzdsp.com/elab/. Aces so em: 31 maio 2024.Ao analisar os parâmetros configurados no Osciloscópio, percebe-se que, para a posição vertical, o valor é de 2 V/div; e, para a posição horizontal, 20ms/div. Considerando esses dados, o valor eficaz da tensão e a frequência do sinal são, respectivamente,
Painel de um os c ilos cópio, fonte: Dorran, Dav id & Leamy, Paul & Burke, Ted. (2021). A Guide to Implementing Online Simulations us ing HTML, JavaSc ript and SVG images . 10.13140/RG.2.2.12283.23843. Disponível em: https ://pzdsp.com/elab/. Aces so em: 31 maio 2024.Ao analisar os parâmetros configurados no Osciloscópio, percebe-se que, para a posição vertical, o valor é de 2 V/div; e, para a posição horizontal, 20ms/div. Considerando esses dados, o valor eficaz da tensão e a frequência do sinal são, respectivamente,- A3 √2 V e 10 Hz.
- B6 √2 V e 10 Hz.
- C3V 5 Hz.
- D6V e 5 Hz.
