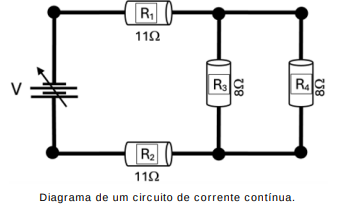

Durante um experimento sobre circuitos elétricos de corrente contínua, um técnico projetou um circuito de associação mista com quatro resistores, conforme apresentado na figura a seguir:
Para a realização do experimento, a corrente elétrica que percorre o resistor R4 deverá ser de 460 mA. Desse modo, a fim de garantir o correto funcionamento do circuito, a fonte deverá apresentar uma d.d.p. de
Para a realização do experimento, a corrente elétrica que percorre o resistor R4 deverá ser de 460 mA. Desse modo, a fim de garantir o correto funcionamento do circuito, a fonte deverá apresentar uma d.d.p. de- A23,92 V.
- B13,8 V.
- C3,68 V.
- D1,68 V.
