Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — COPS-UEL 2024

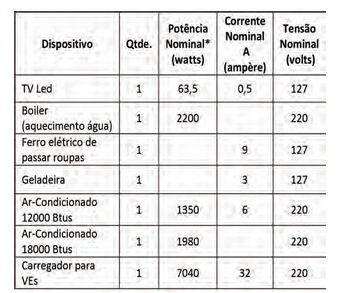

No Brasil, o mercado de veículos eletrificados (VEs) cresce em ritmo acelerado e muitos proprietários optam por carregá-los em casa, o que exige a instalação de carregador específico para esse fim. Portanto, um dos principais fatores a ser verificado nessas instalações é a falta de regularidade na infraestrutura elétrica das residências. Uma boa parte das casas tem fornecimento de energia bifásico (220V) e conta com disjuntor de proteção de 63 A. No quadro a seguir, são apresentados os principais equipamentos elétricos de uma residência na qual foi instalado, recentemente, um carregador para VEs.*Nominal refere - se ao parâmetro em que um equipamento é projetado e fabricado para o seu devido funcionamento.Com base nas informações apresentadas no enunciado, no quadro e nos conhecimentos sobre eletricidade, considere as afirmativas a seguir.I. O valor da resistência do boiler é três vezes maior que o valor da resistência do ferro elétrico de passar roupas.II. A potência nominal do ferro elétrico de passar roupas é de 1980 W.III. Se todos os equipamentos estiverem ligados ao mesmo tempo, o disjuntor geral de proteção será desarmado, pois a corrente total excede em 6,5 ampères a corrente limite.IV. O valor da resistência do ferro de passar roupas é, aproximadamente, 14Ω.Assinale a alternativa correta.

1. ASomente as afirmativas I e II são corretas.
2. BSomente as afirmativas I e IV são corretas.
3. CSomente as afirmativas III e IV são corretas.
4. DSomente as afirmativas I, II e III são corretas.
5. ESomente as afirmativas II, III e IV são corretas
