Questão de Arquitetura — Expressão e representação — COTEC 2024
ArquiteturaExpressão e representação
- Código
- qg112310
- Banca
- COTEC
- Órgão
- Prefeitura de Brasília de Minas - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Desenhista Cadista

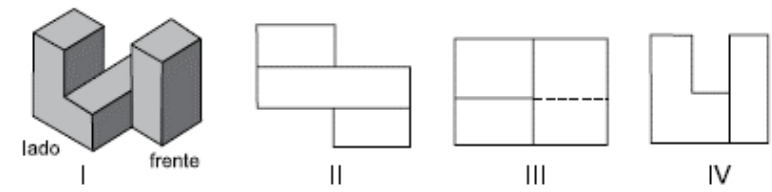

Na figura a seguir, observe a peça representada em I e as suas projeções ortogonais em II, III e IV.
Fonte: NBR 10.067: Princípios gerais de representação em desenho técnico. Rio de Janeiro: ABNT, 1995. p. 2.Essas projeções mostram, correta e respectivamente, as vistas
Fonte: NBR 10.067: Princípios gerais de representação em desenho técnico. Rio de Janeiro: ABNT, 1995. p. 2.Essas projeções mostram, correta e respectivamente, as vistas- Afrontal, lateral e superior.
- Bfrontal, superior e lateral.
- Clateral, superior e frontal.
- Dsuperior, frontal e lateral.
- Esuperior, lateral e frontal.
