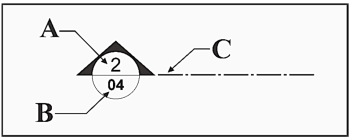

Em um projeto arquitetônico, representam-se as indicações de cortes obedecendo aos padrões determinados pela ABNT NBR 6492:2021, conforme o exemplo da figura a seguir:
Fonte: Associação Brasileira de Normas Técnicas (ABNT). ABNT NBR 6492:2021 – documentação técnica para projetos arquitetônicos e urbanísticos. Requisitos. Rio de Janeiro: ABNT, 2021.Os itens A, B e C indicados na figura, para a complementação da simbologia da indicação de corte, referem-se, correta e respectivamente, a:
Fonte: Associação Brasileira de Normas Técnicas (ABNT). ABNT NBR 6492:2021 – documentação técnica para projetos arquitetônicos e urbanísticos. Requisitos. Rio de Janeiro: ABNT, 2021.Os itens A, B e C indicados na figura, para a complementação da simbologia da indicação de corte, referem-se, correta e respectivamente, a:- ANúmero da escala, número do desenho, linha ponto.
- BNúmero da projeção, número da escala, tracejado.
- CNúmero do desenho, número da prancha, linha traço ponto extralarga.
- DNível do piso, número da prancha, linha de indicação.
- ENúmero da prancha, número da projeção, linha ponto larga.
