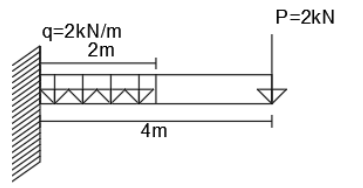

A viga em balanço a seguir apresenta um carregamento distribuído e uma carga pontual.Sobre o momento fletor e a força cortante é possível afirmar que:
- AO momento fletor em x = 2m e a força cortante no apoio são, respectivamente, 6kN.m e 4kN.
- BO momento fletor em x = 2m e a força cortante no apoio são, respectivamente, 4kN.m e 10kN.
- CO momento fletor em x = 2m e a força cortante no apoio são, respectivamente, 8kN.m e 4kN.
- DO momento fletor em x = 2m e a força cortante no apoio são, respectivamente, 4kN.m e 6kN.
- EO momento fletor em x = 2m e a força cortante no apoio são, respectivamente, 6kN.m e 10kN.
