Questão de Eletrônica — Análise de Circuitos — COTEC 2024
EletrônicaAnálise de Circuitos
- Código
- qg114155
- Banca
- COTEC
- Órgão
- Prefeitura de Montes Claros - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

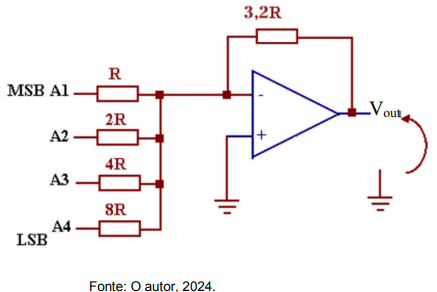

A figura a seguir mostra um conversor digital para analógico (DAC) montado com um amplificador operacional ideal. Sabendo que os valores das entradas A1, A2, A3 e A4 podem assumir valores 0V (nível lógico 0) ou 5V (nível lógico 1), qual o valor da tensão:
- A2V.
- B6V.
- C8V.
- D12V.
- E24V.
