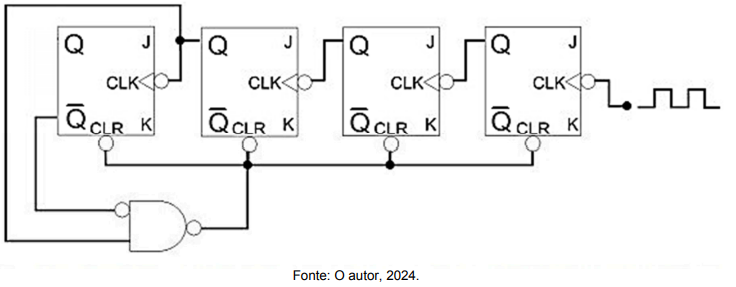

A figura a seguir mostra um contador construído a partir de flip-flops JK. Considere que as entradas J e K estão sempre em nível lógico alto. Escolha a alternativa que melhor descreve o tipo de contador da figura:
- AContador síncrono de módulo 4
- BContador síncrono de módulo 8.
- CContador assíncrono de módulo 8
- DContador assíncrono de módulo 12.
- EContador síncrono de módulo 12.
