Questão de Eletrônica — Análise de Circuitos — COTEC 2024
EletrônicaAnálise de Circuitos
- Código
- qg114158
- Banca
- COTEC
- Órgão
- Prefeitura de Montes Claros - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

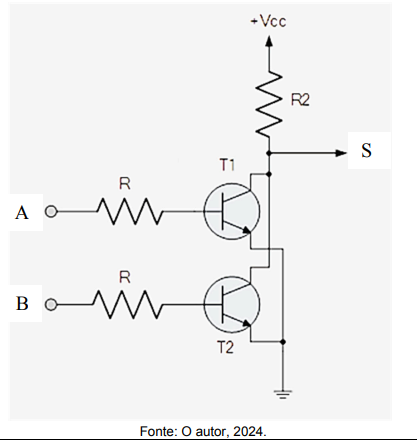

Considere, na figura a seguir, os sinais A e B como entradas e S como o sinal de saída, sabendo que os resistores R e R2 foram dimensionados para que os transistores T1 e T2 operem como chave. Marque a alternativa que corresponde à operação lógica executada por esse circuito.
- AOR.
- BXOR.
- CNOR.
- DXNOR.
- ENAND.
