Questão de Eletrônica — Análise de Circuitos — COTEC 2024
EletrônicaAnálise de Circuitos
- Código
- qg114163
- Banca
- COTEC
- Órgão
- Prefeitura de Montes Claros - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

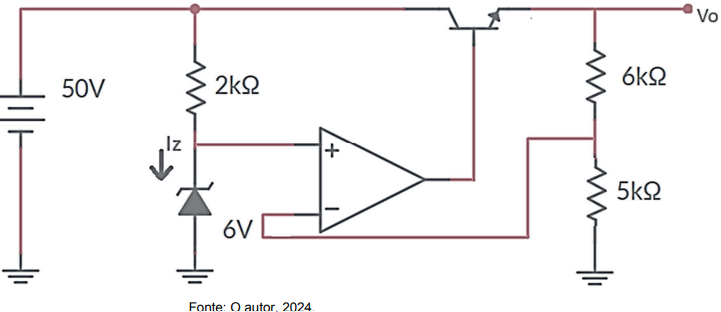

Para o circuito regulador de tensão linear a seguir, desconsiderando a queda de tensão (Vbe) no transistor, marque a alternativa que mostra, respectivamente, a sua tensão de saída (V₀) e a corrente do diodo Zener (IZ):
- A7,2 V e 22 mA.
- B7,2 V e 25 mA.
- C13,2 V e 25 mA.
- D13,2 V e 22 mA.
- E50 V e 3,03mA.
