Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — COTEC 2024

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg114495
Banca
COTEC
Órgão
Prefeitura de Pirapora - MG
Ano
2024
Nível
Superior
Cargo
Engenheiro Eletricista

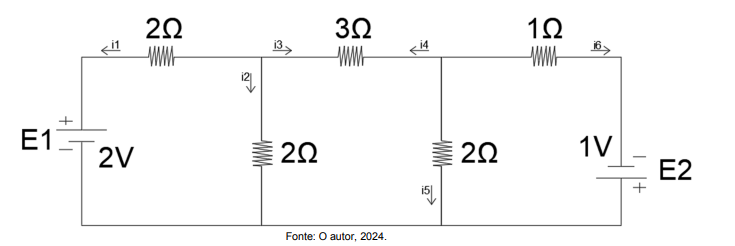

INSTRUÇÃO: Observe a figura a seguir para responder a esta questão.Imagem associada para resolução da questãoDe acordo com a figura, os valores das correntes i1, i2, i3, i4, i5 e i6 são iguais, respectivamente, a
  1. A1 A; -0,5 A; 0,5 A; -0,5 A; -0,5 A; 0,25 A.
  2. B0,25 A; 0,25 A; 0,5 A; 0,5 A; 0,5 A; 0 A.
  3. C-0,5 A; 0,5 A; 0,25 A; -0,25 A; -0,5 A; 0,25 A.
  4. D-0,25 A; 0,25 A; 0,5 A; -0,5 A; -0,5 A; 0 A.
  5. E-0,25 A; 0,25 A; 0,5 A; -0,5 A; -0,5 A; 0,25 A.
Revelar gabarito e comentário

GabaritoA — 1 A; -0,5 A; 0,5 A; -0,5 A; -0,5 A; 0,25 A.

Link permanente: /questoes/qg114495
