Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CPCON 2024
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- qg116497
- Banca
- CPCON
- Órgão
- Prefeitura de Barra de Santana - PB
- Ano
- 2024
- Nível
- Médio
- Cargo
- Eletricista

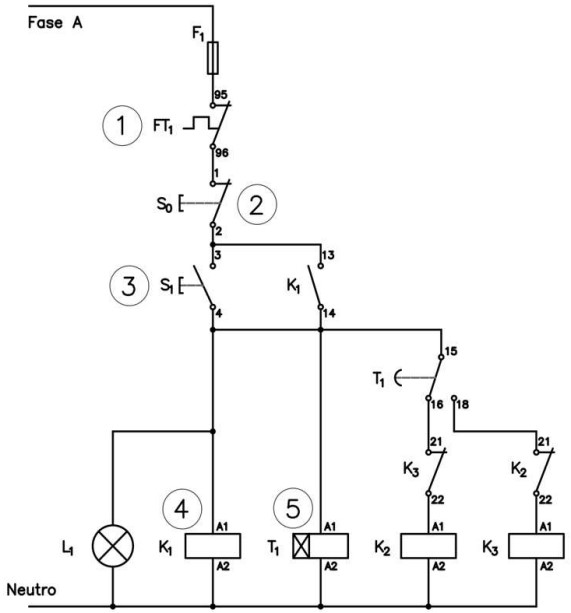

Com base na análise do circuito de comando da Figura 6, assinale a alternativa que indica, CORRETA e respectivamente, o nome dos componentes enumerados de
Figura 6 - Elaborada pelo autor.
Figura 6 - Elaborada pelo autor.- A① - Contato NA do relé térmico; ② - Contato NA da botoeira de acionamento da máquina; ③ - Contato NF da botoeira de desligamento da máquina; ④ Bobina do contator K ; ⑤ - Bobina do temporizador.
- B① - Contato NF do relé térmico; ② - Contato NF da botoeira de acionamento da máquina; ③ - Contato NA da botoeira de desligamento da máquina; ④ Bobina do contator K ; ⑤ - Bobina do temporizador.
- C① - Contato NF do relé térmico; ② - Contato NF da botoeira de desligamento da máquina; ③ - Contato NA da botoeira de acionamento da máquina; ④ Bobina do relé térmico; ⑤ - Bobina do temporizador.
- D① - Contato NF do relé térmico; ② - Contato NF da botoeira de desligamento da máquina; ③ - Contato NA da botoeira de acionamento da máquina; ④ Bobina do contator K ; ⑤ - Bobina do temporizador.
- E① - Contato NF do relé térmico; ② - Contato NF da botoeira de desligamento da máquina; ③ - Contato NA da botoeira de acionamento da máquina; ④ Bobina do contator K ; ⑤ - Bobina do relé térmico.
