Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CPCON 2024

EletrotécnicaCircuitos Elétricos em Eletrotécnica
Código
qg116503
Banca
CPCON
Órgão
Prefeitura de Barra de Santana - PB
Ano
2024
Nível
Médio
Cargo
Eletricista

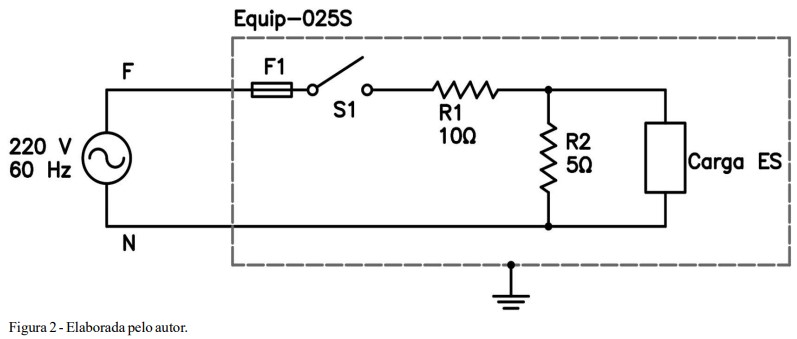

O circuito mostrado na Figura 2 é o esquema elétrico de um equipamento de esterilização de instrumentos cirúrgicos.Imagem associada para resolução da questãoAssinale a alternativa que descreve a forma CORRETA para realizar a medição da tensão e corrente no componente especificado como “Carga ES”, utilizando um multímetro.
  1. APara a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro e conectar as pontas de prova do multímetro em paralelo com a Carga ES. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a Carga ES.
  2. BPara a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a Carga ES. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro, e conectar as pontas de prova do multímetro em paralelo com a Carga ES.
  3. CPara a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro, e conectar as pontas de prova do multímetro em série com a Carga ES; Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em paralelo com a Carga ES.
  4. DPara a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro e conectar as pontas de prova do multímetro em paralelo com a fonte de energia. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a fonte de energia.
  5. EPara a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro, e conectar as pontas de prova do multímetro em paralelo com o resistor R1, visto que a tensão é a mesma em todo o equipamento. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com o equipamento.
Revelar gabarito e comentário

GabaritoA — Para a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro e conectar as pontas de prova do multímetro em paralelo com a Carga ES. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a Carga ES.
