Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CPCON 2024

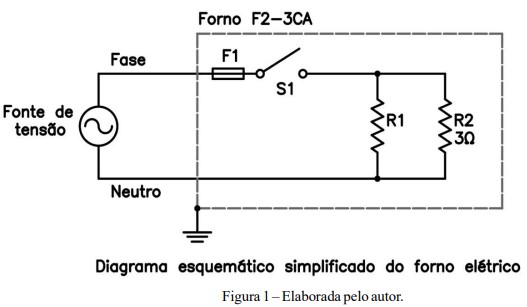

O circuito de um forno elétrico em CA é representado, de forma simplificada, pelo diagrama esquemático mostrado na Figura 1. Durante a manutenção do forno, um eletricista mediu a corrente elétrica que passa pelo fusível quando a chave S1 é fechada, obtendo 22 A. O eletricista também mediu a corrente que passa pelo ramo resistivo de R1, obtendo 6 A.Com base nas medições feitas pelo eletricista e considerando que os elementos de circuito são ideais, a análise desse circuito permite afirmar que o valor da resistência R1 é de:

1. A8Ω.
2. B3Ω.
3. C5Ω.
4. D6Ω.
5. E9Ω.
