Questão de Engenharia Civil — Estruturas — IV - UFG 2024
Engenharia CivilEstruturas
- Código
- qg120746
- Banca
- IV - UFG
- Órgão
- Prefeitura de Inhumas - GO
- Ano
- 2024
- Nível
- Superior
- Cargo
- CS-UFG - - Engenheiro Civil

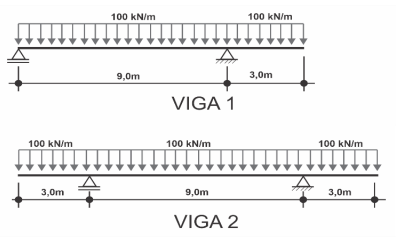

Observe a imagem a seguir.
Comparando os diagramas de esforço cortante das duas vigas em módulo, observa-se que o esforço cortante máximo aplicado na
Comparando os diagramas de esforço cortante das duas vigas em módulo, observa-se que o esforço cortante máximo aplicado na- Aviga 1 é maior que o da viga 2.
- Bviga 2 é maior que o da viga 1.
- Cviga 1 encontra-se no meio dos apoios.
- Dviga 2 encontra-se nas extremidades dos vãos em balanço.
