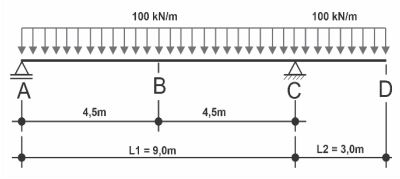

Observe a imagem a seguir.
A imagem acima representa o esquema estático de uma viga biapoiada. Para garantir o equilíbrio estático da viga, os valores das reações verticais atuantes nos apoios A e C correspondem concomitantemente a
A imagem acima representa o esquema estático de uma viga biapoiada. Para garantir o equilíbrio estático da viga, os valores das reações verticais atuantes nos apoios A e C correspondem concomitantemente a- ARVA = 100 kN e RVC = 200 kN.
- BRVA = 200 kN e RVC = 400 kN.
- CRVA = 400 kN e RVC = 800 kN.
- DRVA = 800 kN e RVC = 1.000 kN.
