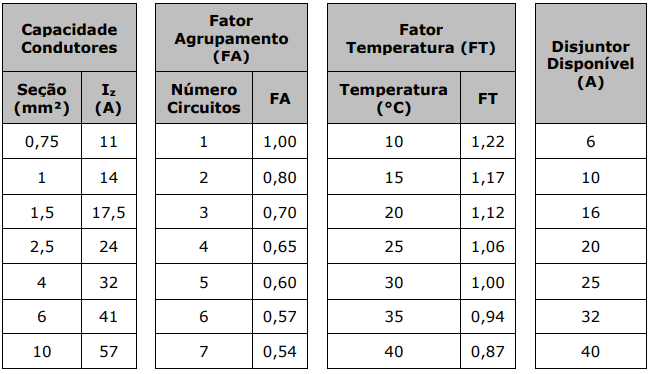

Em uma determinada instalação elétrica, um circuito possui uma corrente nominal de projeto IB = 18 A. Sabe-se que esse circuito será instalado em um eletroduto embutido em alvenaria, junto com outros dois circuitos. Tendo em vista simplificar o dimensionamento dos condutores e dos dispositivos de proteção, as tabelas abaixo fornecem os fragmentos da NBR 5410:2004, no que compete à capacidade de corrente de condutores elétricos (Iz), fator de agrupamento e temperatura, conforme o método de instalação supracitado. Além disso, são apresentados valores dos disjuntores comerciais disponíveis para projeto.
Considerando os dados apresentados, para uma temperatura ambiente de 30 °C, e no que se refere somente à proteção pelo critério de sobrecarga, sem sobredimensionar cabos e disjuntores, a seção dos condutores (mm²) e a corrente nominal do disjuntor (A) a serem empregados deverão ser iguais à, respectivamente:
Considerando os dados apresentados, para uma temperatura ambiente de 30 °C, e no que se refere somente à proteção pelo critério de sobrecarga, sem sobredimensionar cabos e disjuntores, a seção dos condutores (mm²) e a corrente nominal do disjuntor (A) a serem empregados deverão ser iguais à, respectivamente:- A2,5 mm² e 20 A.
- B2,5 mm² e 25 A.
- C4 mm² e 20 A.
- D4 mm² e 25 A.
