Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — DAE de Bauru - SP 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg123689
- Banca
- DAE de Bauru - SP
- Órgão
- DAE-Bauru
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

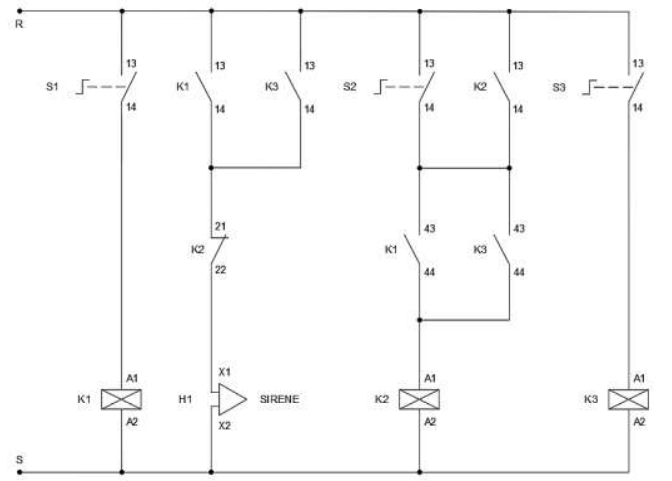

Considere que o diagrama de comando a seguir corresponde a parte de lógica de um determinado processo, operado por intermédio dos contatores K1, K2 e K3. As chaves S1, S2 e S3 são do tipo com retenção, enquanto que a sirene H1 é do tipo audiovisual.
Nessas condições, analise as afirmações a seguir:I. A sirene H1 será acionada somente se as chaves S1 e S3 estiverem ligadas ao mesmo tempo, independente do estado da chave S2;II. Se o contator K2 for energizado, a sirene H1 será silenciada, contanto que a chave S1 ou S3 esteja na posição ligada;III. A chave S2 pode ser substituída por uma botoeira sem retenção, uma vez que possui um contato de selo proveniente do acionamento do contator K2;É INCORRETO o que se afirma em:
Nessas condições, analise as afirmações a seguir:I. A sirene H1 será acionada somente se as chaves S1 e S3 estiverem ligadas ao mesmo tempo, independente do estado da chave S2;II. Se o contator K2 for energizado, a sirene H1 será silenciada, contanto que a chave S1 ou S3 esteja na posição ligada;III. A chave S2 pode ser substituída por uma botoeira sem retenção, uma vez que possui um contato de selo proveniente do acionamento do contator K2;É INCORRETO o que se afirma em:- AI.
- BIII.
- CI e II.
- DII e III.
