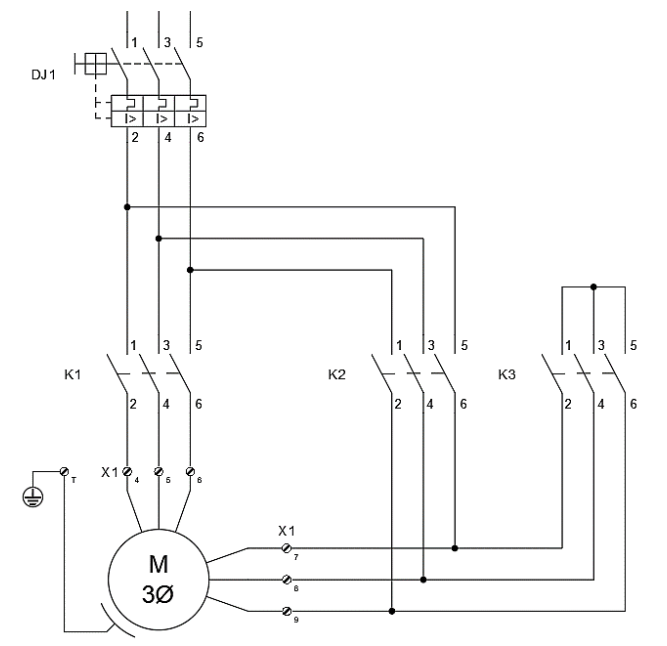

Considere o diagrama de comando a seguir, que corresponde a parte de potência da partida estrela-triângulo de uma bomba de 7,5 HP, sem relé térmico:
Sabendo que a motor-bomba M possui corrente nominal In = 21,8 A, assinale a alternativa que indica a corrente de operação aproximada nos contatores K1, K2 e K3, sabendo que o equipamento possui fator de serviço FS = 1,25.
Sabendo que a motor-bomba M possui corrente nominal In = 21,8 A, assinale a alternativa que indica a corrente de operação aproximada nos contatores K1, K2 e K3, sabendo que o equipamento possui fator de serviço FS = 1,25.- AK1 = 15,7 A, K2 = 9,08 A e K3 = 15,7 A.
- BK1 = 9,08 A, K2 = 15,7 A e K3 = 15,7 A.
- CK1 = 15,7 A, K2 = 15,7 A e K3 = 9,08 A.
- DK1 = 9,08 A, K2 = 9,08 A e K3 = 15,7 A.
