Questão de Engenharia Elétrica — Máquinas Elétricas — DAE de Bauru - SP 2024

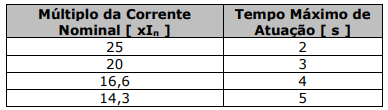

No estudo de proteção dos sistemas de energia elétrica na média tensão, o ponto ANSI do transformador é o valor da máxima corrente de curto-circuito no secundário, refletida no primário, que o dispositivo deve suportar sem se danificar. O ponto ANSI depende da impedância percentual do transformador e deve ser aplicado para parametrizar os tempos das funções de proteção de sobrecorrentes ANSI 50/51 no relé de proteção da subestação, conforme mostrado na tabela a seguir:Assinale a alternativa que corresponde ao tempo de atuação de um transformador trifásico de 500 kVA, impedância percentual de 5 % e corrente primária nominal de 20 A.

1. A2 segundos.
2. B3 segundos.
3. C4 segundos.
4. D5 segundos.
