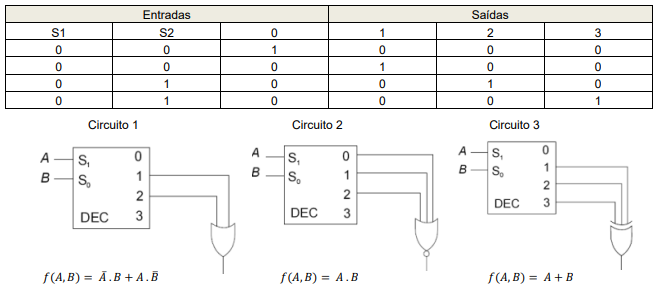

Dado um decodificador (DEC) com a sua correspondente tabela da verdade fornecida a seguir, assinale a alternativa correta quanto às saídas dos circuitos 1, 2 e 3.
- AApenas a saída do circuito 1 está correta.
- BApenas as saídas dos circuitos 1 e 2 estão corretas.
- CApenas as saídas dos circuitos 1 e 3 estão corretas.
- DTodas as saídas dos circuitos 1, 2 e 3 estão corretas.
- ENenhuma das saídas dos circuitos 1, 2 e 3 está correta.
